產品介紹:

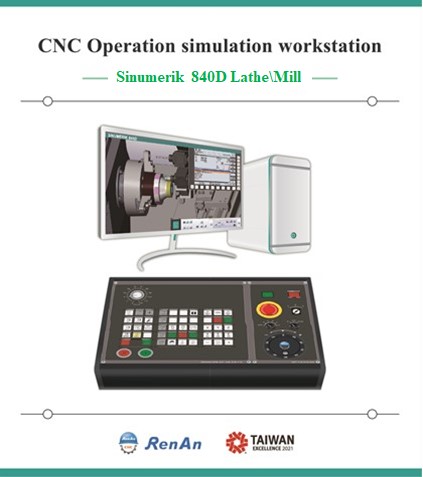

CNC控制器功能(840D-Lathe)
- CNC控制器模擬SINUMERIK 840D車床
- 操作功能面板功能，依照實際CNC控制器的功能鍵完整擬真設計，
(1)[Machine]加工操作: 顯示機器座標、絕對座標與加工狀態。
(a) (AUTO) 覆蓋、程序控制、程序段搜索、實時紀錄、
同步動作、設置功能
(b) (MDA) 載入MDI、保存MDI、程序控制、
同步動作、設置功能
(c) (JOG) TSM、設置零偏、測量工件、測量刀具
定位、切削、設置功能、公英制檢視切換。
(2)[PROGRAM]程式編輯:
(a) 功能鍵(編輯): 選擇刀具、搜索、選中、複製、黏貼、
剪切、重新編號、設置、關閉
(b) 循環指令編輯(鑽削): 鑽中心孔、鑽削、鉸孔、深孔鑽削、鏜孔、攻絲、
鑽削螺紋銑削、位置、重複位置
(c) 循環指令編輯(車削): 輪廓車削、凹槽、退刀槽、
縱向螺紋、錐形螺紋、端面螺紋、螺紋鏈、切斷
(d) 循環指令編輯(其他): 毛坯、子程序
(e) 循環指令編輯(車削輪廓): 新輪廓、輪廓調用、輪廓車削、餘料輪廓車削、槽式車削、
槽式車削餘料、往復切削、往復切削餘料
(3)[OFFSET]刀具補正:
(a)刀具外形補正(Geometry): 刀具基本資料設置、刀具測量、刀沿、缷載、
選擇刀庫、刪除刀具、分類
(b)刀具磨耗補正(Wear) : 分類、搜索
(c)零偏 : 零偏設置、有效、概覽、基準、G54..G57、詳細資料
(d)工作區限制。 - (4)[PROGRAM MANNGER]程式管理: 執行、新建、打開、選中、
複製、黏貼、剪下、搜索、屬性、刪除
(5)[ALARM]異警: 報警清單、報警記錄
CNC機器操作面盤功能
- 模式選擇鈕功能
(1) [EDIT] 程式編輯模式 - 編輯修改程式內容
(2) [AUTO] 自動執行模式 - 程式自動執行
(3) [MDI] 指令輸入模式 - 參數設定與臨時輸入程式時使用。
(4) [HANDLE] 手輪模式 - 使用手輪調整
(5) [JOG] 切削進給模式 - 使用軸向鍵切削進給
(6) [RAPID]快速移動模式 - 使用軸向鍵快速移動
(7) [ZRN] 原點復歸 - 各個軸向復歸
- 快速移動調整旋鈕、進給速度調整旋鈕、主軸速度調整旋鈕。
(1)啟動[CYCLESTART]、暫停[CYCLESTOP] 、單節[SINGLE BLOCK]、
重置[RESET]。
(2) 主軸正轉、主軸停止、主軸反轉。
(3) 程式保護鎖、緊急停止鈕、刀具換刀鈕、冷卻液、安全門開/關。
(4) 按鍵式軸向按鈕[X]、[Z]、正[+]、負[-]、[RAPID]、解除碰撞按鈕、軸向復歸[REF.POINT]
(5) 手輪按鈕[MPG]、手輪速率旋鈕、手輪軸向旋鈕
- CNC車床機器模擬
(1) 以3D實體建構，臥式車床機器模型-單主軸單刀塔
包含夾頭、夾爪、 刀塔、刀具、尾座、頂針
行程： X軸 320 mm 、Z軸 650 mm
快速移動: X軸 20 m/min、Z軸 24 m/min
切削進給最高: X軸 6 m/min、Z軸 8 m/min
(2) 依實機操作控制面盤，動態互動操作模擬整部CNC機器
(3) 碰撞偵測功能: 刀具與材料，當刀具未轉動時，與材料接觸視為碰撞。
(4) 模擬速度調整： 100%、160%、250%、500%
(5) 音效開關、系統音量調整
(6) 工件材料設定，直徑。最大徑= 250mm長度。最長=450mm
(7) 車床刀具設定: 菱形刀(80度、55度、35度)、三角刀(60度)、車牙刀、槽刀、圓形刀、鑽頭、
桃形刀、圓鼻刀、中心鑽、螺絲攻、端銑刀。
(8) 刀庫裝設: 刀具裝設、修改、刪除
(9) 標準視角: 上視(XY)、前視(ZX)、側視(YZ)、立體(ISO) - 常用縮放視角: 材料範圍、床台範圍、機械範圍
- 自由操作視角: 平移、旋轉、縮放
CNC車床程式模擬
- G碼機能:
(1) 運動指令: G00 G01 G02 G03
(2) 暫停時間指令: G04
(3) 平面選擇指令: G17 G18 G19
(4) 刀具半徑補償指令: G40 G41 G42
(5) 工件尺寸，英制/公制: G70 G71
(6) 工件尺寸，絕對/增量尺寸指令: G90 G91
(7) 逼近參考點: G74、逼近固定點: G75
(8) 進給速率指令: G94 G95
(9) 主軸控制 : G96 G97
(10) 工件座標系: SUPA G53 G54、G55、G56、G57
(11) 車削循環 : CYCLE92(切斷)、CYCLE930(凹槽)、CYCLE951(輪廓車削)、CYCLE99(螺紋車削)
(12) 鑽孔循環 : CYCLE81、CYCLE82、CYCLE83
(13) 攻絲循環 : CYCLE84、CYCLE840
(14) 鉸孔 : CYCLE85
(15) 搪孔 : CYCLE86
- M碼輔助機能
(M00)程式停止 、(M03)主軸正轉、(M98)呼叫副程式
(M01)選擇性停止、(M04)主軸反轉、(M99)副程式結束
(M02)程式結束 、(M05)主軸停止、 (M06)自動換刀
(M19)主軸定位、(M30)程式結束還原
- G碼機能:
(16)支援G01自動倒C 角(CHF),自動倒R 角(RND),
與A 角度(ANG)指令功能
4.22 M碼輔助機能
(M08)冷卻液開啟 (M09)冷卻液關閉 - G碼機能:
(18) 支援G291 ISO指令格式
MACRO巨集程式機能
(1)程式變數 - 區域變數
(2)演算指令 - 加+, 減-, 乘x, 除/
SIN, COS, TAN, SQRT平方值, ABS絕對值
(3)條件判斷 - EQ等於, NE不等於, GT大於,
LT小於, GE大於等於, LE小於等於
(4)分歧控制 - (a)無條件分歧 GOTO n
(b)條件分歧 IF [條件式] GOTO n
(c)重複執行 WHILE [條件式] DO m
CNC控制器功能(840D-Mill)
- CNC控制器模擬SINUMERIK 840D銑床
- 操作功能面板功能，依照實際CNC控制器的功能鍵完整擬真設計，
(1)[Machine]加工操作: 顯示機器座標、絕對座標與加工狀態。
(a) (AUTO) 覆蓋、程序控制、程序段搜索、實時紀錄、
同步動作、設置功能
(b) (MDA) 載入MDI、保存MDI、程序控制、
同步動作、設置功能
(c) (JOG) TSM、設置零偏、測量工件、測量刀具
定位、切削、設置功能、公英制檢視切換。
(2)[PROGRAM]程式編輯:
(a) 功能鍵(編輯): 選擇刀具、搜索、選中、複製、黏貼、
剪切、重新編號、設置、關閉
(b) 循環指令編輯(鑽削): 鑽中心孔、鑽削、鉸孔、深孔鑽削、鏜孔、攻絲、
鑽削螺紋銑削、位置、重複位置
(c) 循環指令編輯(銑削): 平面銑削
型腔： 矩形腔、圓形腔
凸台： 矩形凸台、圓形凸台、多邊形凸台
槽： 縱向槽、圓弧槽、敞開槽、長孔、螺紋銑削
(d) 循環指令編輯(其他): 毛坯、高速設定、子程序
(e) 循環指令編輯(車削輪廓): 新輪廓、輪廓調用、路徑輪廓、
鑽中心孔、預鑽孔、型腔、型腔剩餘材料、凸台、凸台餘料
(3)[OFFSET]刀具補正:
(a)刀具外形補正(Geometry): 刀具基本資料設置、刀具測量、刀沿、缷載、
選擇刀庫、刪除刀具、分類
(b)刀具磨耗補正(Wear) : 分類、搜索
(c)零偏 : 零偏設置、有效、概覽、基準、G54..G57、詳細資料
(d)工作區限制。 - (4)[PROGRAM MANNGER]程式管理: 執行、新建、打開、選中、
複製、黏貼、剪下、搜索、屬性、刪除
(5)[ALARM]異警: 報警清單、報警記錄
CNC機器操作面盤功能
- 模式選擇鈕功能
(1) [AUTO] 自動執行模式 - 程式自動執行
(2) [MDA] 指令輸入模式 - 參數設定與臨時輸入程式時使用。
(3) [JOG] 切削進給模式 - 使用軸向鍵切削進給
(4) [RAPID]快速移動模式 - 使用軸向鍵快速移動 - 快速移動調整旋鈕、進給速度調整旋鈕、主軸速度調整旋鈕。
(1)啟動[CYCLESTART]、暫停[CYCLESTOP] 、單節[SINGLE BLOCK]、
重置[RESET]。
(2) 主軸正轉、主軸停止、主軸反轉。
(3) 程式保護鎖、緊急停止鈕、刀具換刀鈕、冷卻液、安全門開/關。
(4) 按鍵式軸向按鈕[X]、[Y]、[Z]、正[+]、負[-]、[RAPID]、解除碰撞按鈕、軸向復歸[REF.POINT]
(5) 手輪按鈕[MPG]、手輪速率旋鈕、手輪軸向旋鈕、手輪軸向旋鈕 - CNC銑床機器模擬
(1) 以3D實體建構，立式銑削加工中心
包含機器床座、虎鉗、Z軸校刀器、刀具、自動換刀機構ATC
行程： X軸 830 mm 、Y軸 510 mm 、Z軸 590 mm
快速移動: X軸 18 m/min、Y軸 18 m/min、Z軸 18 m/min
切削進給最高: X軸 6 m/min、Y軸 6 m/min、Z軸 6 m/min
(2) 依實機操作控制面盤，動態互動操作模擬整部CNC機器
(3) 碰撞偵測功能: 刀具與材料，當刀具未轉動時，與材料接觸視為碰撞。
(4) 模擬速度調整： 100%、160%、250%、500%
(5) 音效開關、系統音量調整
(6) 工件材料設定，長方體工件尺寸: 長度，最大值= 500mm
寬度，最大值= 310mm 高度，最大值= 300mm
(7) 銑床刀具設定: 面銑刀、端銑刀、圓鼻刀、球型刀、倒角刀、尋邊器、
定位鑽、螺絲攻、鑽頭、 銑牙刀、粗搪刀、精搪刀、快速鑽
(8) 刀庫裝設: 刀具裝設、修改、刪除
(9) 標準視角: 上視(XY)、前視(ZX)、側視(YZ)、立體(ISO) - 常用縮放視角: 材料範圍、床台範圍、機械範圍
- 自由操作視角: 平移、旋轉、縮放
- 校刀操作功能: Z軸設定, 光電式長度校刀器功能 X軸Y軸設定, 光電式尋邊器功能
CNC銑床程式模擬
- G碼機能:
(1) 運動指令: G00 G01 G02 G03
(2) 暫停時間指令: G04
(3) 平面選擇指令: G17 G18 G19
(4) 刀具半徑補償指令: G40 G41 G42 G43
(5) 工件尺寸，英制/公制: G70 G71
(6) 工件尺寸，絕對/增量尺寸指令: G90 G91
(7) 逼近參考點: G74、逼近固定點: G75
(8) 進給速率指令: G94 G95 G96 G97
(9) 工件座標系: SUPA G53 G54、G55、G56、G57
(10) 支援鑽孔攻牙迴圈: CYCLE81-CYCLE89
- M碼輔助機能
(M00)程式停止 、(M03)主軸正轉、
(M01)選擇性停止、(M04)主軸反轉、
(M02)程式結束 、(M05)主軸停止、
(M06)自動換刀 、(M30)程式結束還原
- G碼機能:
(11)支援G01自動倒C 角(CHF),自動倒R 角(RND),
4.22 M碼輔助機能
(M08)冷卻液開啟 (M09)冷卻液關閉 - G碼機能:
(12) 支援G01 A 角度(ANG)指令功能
(13) 支援G291 ISO指令格式
(14) 支援指令 HOLE1 HOLE2 CYCLE801 CYCLE802
(15) 支援槽指令 SLOT1、SLOT1、POCKET3、POCKET4、LONGHOLE
MACRO巨集程式機能
(1)程式變數 - 區域變數
(2)演算指令 - 加+, 減-, 乘x, 除/
SIN, COS, TAN, SQRT平方值, ABS絕對值
(3)條件判斷 - EQ等於, NE不等於, GT大於,
LT小於, GE大於等於, LE小於等於
(4)分歧控制 - (a)無條件分歧 GOTO n
(b)條件分歧 IF [條件式] GOTO n
(c)重複執行 WHILE [條件式] DO m
產品規格:
01. 操作面盤台座尺寸: (選配)
鐵殼：長438(±10%)mm *寬284(±10%)mm *高107(±10%)mm
壓克力：長438(±10%)mm *寬284(±10%)mm *高107(±10%)mm
一般電腦教室即可安裝
02. 觸控螢幕21.5吋以上(另購)，解析度 1920 * 1080以上
03. 操作系統: Windows 10
04. 組合式面盤，型號: RENAN OPB-387-348-319-040
05. CNC實機操作控制面盤，工業級全功能旋鈕設計。
06. 面盤為兩片組合式，可分別對應多系統，依需求更換操作面盤類型。
07. 組合式面盤，型號: RENAN OPB-387-348-319-040
08. CNC實機操作控制面盤，工業級全功能旋鈕設計。
09. 面盤為兩片組合式，可分別對應多系統，依需求更換操作面盤類型
